SPT21C2-濺射膜壓力變送器
一、特點：
?長期穩定性好
?量程可從3bar到2500bar
?全焊接結構
?物料介質接觸部件材質SS 17-4PH
?短路保護及反極性保護
?多種輸出，通訊方式可選
?結構緊湊小巧
二、簡介：
SPT21C2 系列變送器的高穩定性和可靠性來源于使用濺射膜壓力傳感器和高性能的電路以及全焊接結構。還可以用過手機APP在不施加壓力的情況下進行量程遷移和零位調整。該產品可用于航空、船舶、軌道交通設備、工程設備、 車輛制動系統、液壓系統、發動機、工業自動化等。
|
測量介質 |
氣體/液體 |
精度(%FS) |
0.1, 0.25, 0.5 可選 |
|
長期穩定性 |
±0.1%FS/年* |
響應時間 |
≤1ms |
|
零點溫漂 |
0.005%FS/℃ |
滿點溫漂 |
0.01%FS/℃ |
|
介質溫度 |
-70~200℃ |
環境溫度 |
-55~155℃ |
|
供電 |
8~36VDC |
輸出 |
4~20mA, 0~1…10V |
|
響應時間 |
≤1ms |
產品壽命 |
100M次循環 |
|
防護等級 |
IP65, IP67, IP68* |
電氣連接 |
DIN43650/M12/線輸出 |
|
重量 |
50-150g |
|
|
*非累積性
*防護等級取決于電氣連接方式
三、承壓能力：
|
壓力量程 |
沖擊壓力(x滿量程) |
爆破壓力 (x滿量程) |
|
5....1000 |
2 x FS |
10 x FS & ≤4000bar |
|
1000...1600 |
1.5 x FS |
≤4000bar |
|
1600....2500 |
1.5 x FS & ≤3000bar |
≤4000bar |
|

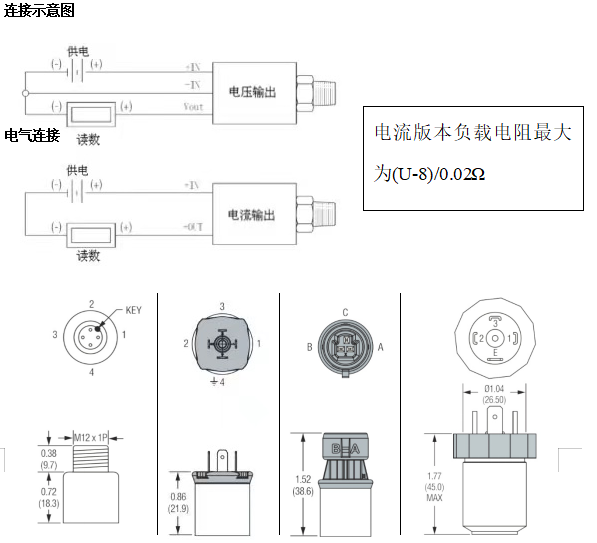

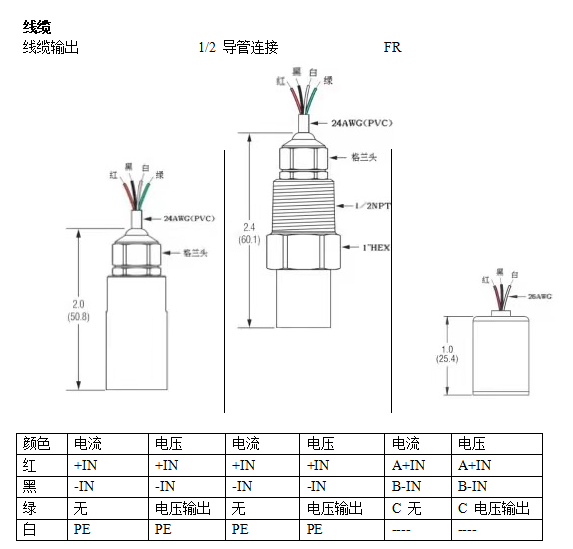

插針 |
電流 |
電壓 |
電流 |
電壓 |
電流 |
電壓 |
電流 |
電壓 |
|
1 |
+IN |
+IN |
+IN |
+IN |
A +IN |
A +IN |
+IN |
+IN |
|
2 |
-IN |
-IN |
-IN |
-IN |
B -IN |
B -IN |
-IN |
-IN |
|
3 |
無 |
電壓輸出 |
無 |
電壓輸出 |
C 無 |
C 電壓輸出 |
無 |
電壓輸出 |
|
4 |
PE |
PE |
PE |
PE |
---- |
---- |
PE |
PE |

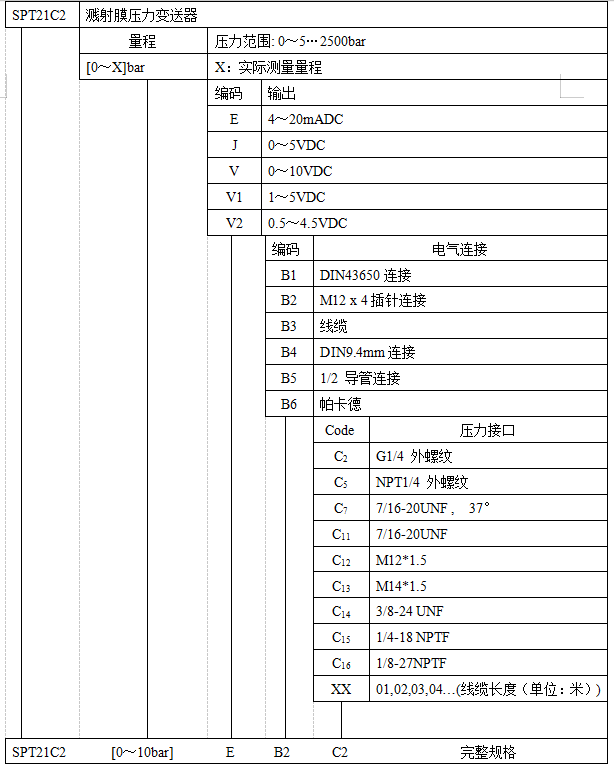

五、選型指南：
六、質保：
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
↑點擊上方可下載SPT21C2 濺射膜壓力變送器資料
